多階同心圓式井管裝置
讓不同深度監測各自獨立

以中央圓管為主軸，將外圍空間分隔為多個獨立中空通道，配合連接、定位與止漏設計，支援不同深度的地下水水位、水質監測及採樣。

多階分層特定深度水位與水質模組化連接

專利結構圖解

Core Device

一口井管，配置多個分層監測通道

本裝置以中央圓管通道為主軸，外圍同心圓空間透過隔板等分為多個獨立中空通道，可依規劃放置水位或水質監測感應器。各通道對應不同深度，讓監測與採樣能依目標含水層分別進行。

外圍通道以隔板分開，建立獨立監測空間

感應器可依目標深度配置於不同通道

連接處兼顧定位、鎖固與防水止漏

點選圖面可放大查看

Device Anatomy

四項關鍵結構

從通道分隔到井管接合，各部件共同維持多深度監測所需的獨立性與施工定位。

中央圓管通道

作為整體井管的中心主軸，構成裝置的主要結構基準。

外圍複數通道

同心圓空間由隔板等分為多個中空通道，供監測感應器配置。

雙螺牙連接管部

以內、外側螺紋套管鎖緊上下井管，使各段井管穩定接合。

定位與止漏設計

定位標記協助通道對準，墊片則於接合處形成防水止漏間隔。

Monitoring Principle

從深度規劃到分層資料取得

藉由獨立通道與井管接合設計，把不同深度的監測需求整合於同一井管系統中，建立清楚的感應器配置與採樣路徑。

規劃監測深度

依調查目的與目標含水層，配置各通道所對應的監測深度。

接合並完成定位

透過雙螺牙套管鎖固井管，利用定位標記對準上下通道。

配置監測感應器

將水位或水質監測感應器置入規劃完成的獨立中空通道。

取得分層資料

針對特定深度分別進行水量、水位、水質監測或地下水採樣。

Technical Value

分層監測的技術價值

讓不同深度的地下水資訊分別取得，提升監測配置與資料判讀的清晰度。

多深度獨立監測

各通道分別對應特定深度，減少不同含水層資訊混合的情形。

水位與水質整合

中空通道可配合不同監測感應器，支援水位、水質及採樣需求。

井管分段接合

利用套管、螺牙、定位標記與墊片，完成上下井管的連接與間隔。

Technical Drawing

裝置與接合細節圖

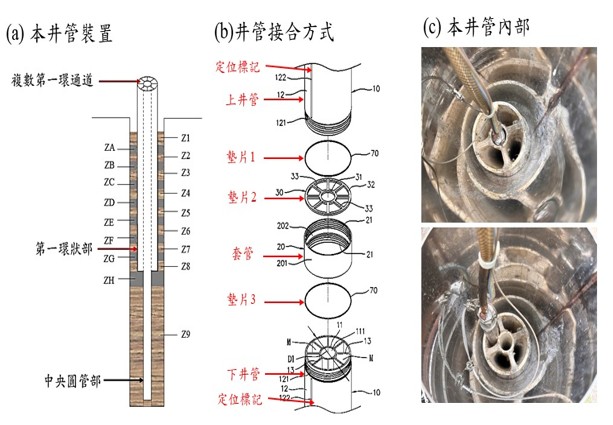

圖面依序呈現本井管裝置、井管接合方式與井管內部實體構造。
